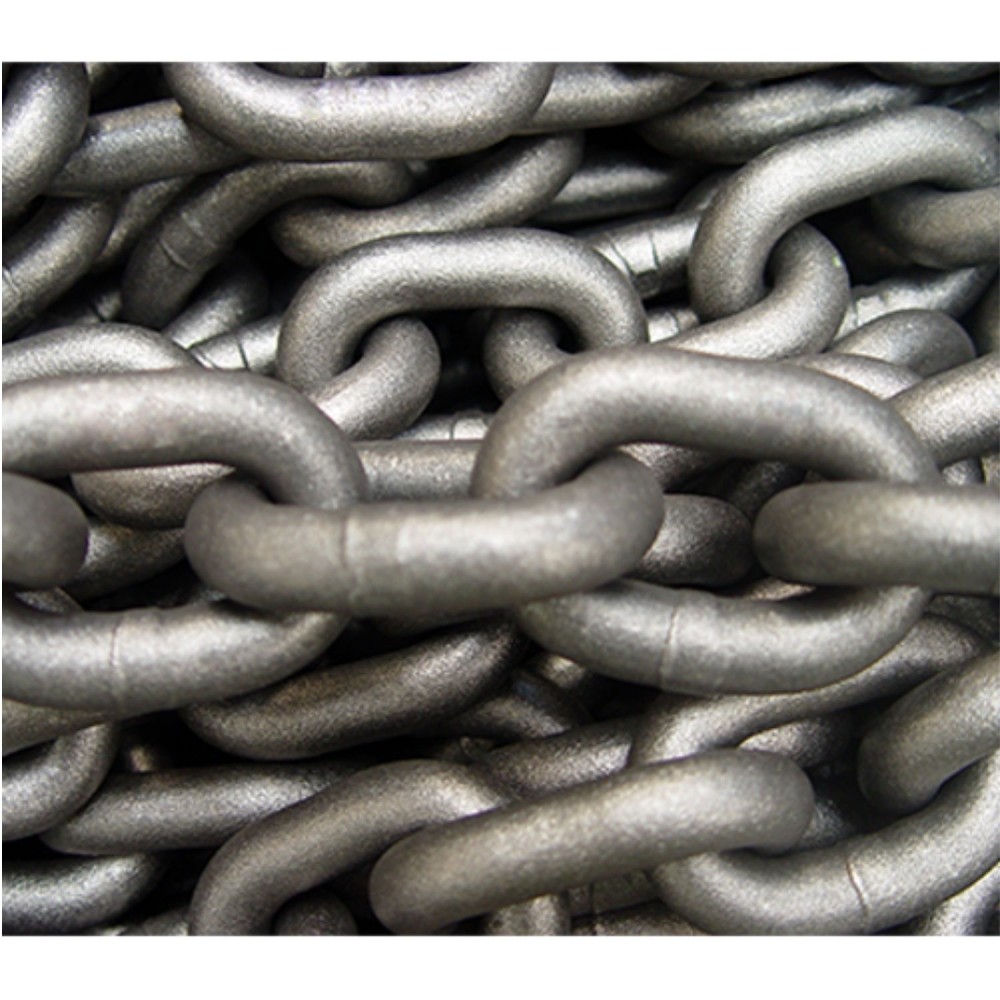

DIN 5687 Yuvarlak Baklalı Zincirler, Grade 5, Test Edilmiş

Technical Description

Nominal Çap ve Tolerans  İç Uzunluk ve Tolerans İç Genişlik Dış Genişlik Ağırlık Çalışma Yükü Test Yükü Kopma Yükü
d  t  bi  ba  Kg/m kg Max.  kN Max.  kN Min.
6 ±0,2 18 ±0,5 8 21,6 0,8 750 19 30
8 ±0,3 24 ±0,7 10,8 28,8 1,4 1250 32 50
10 ±0,4 30 ±0,9 13,5 36 2,2 2000 50 80
13 ±0,5 39 ±1,2 17,5 46,8 3,8 3200 80 125
16 ±0,6 48 ±1,4 21,5 57,6 5,7 5000 125 200
18 ±0,9 54 ±1,6 24,3 64,8 7,3 6300 160 250
20 ±1,0 60 ±1,8 27 72 9 8000 200 320
22 ±1,1 66 ±2,0 29,5 79,2 10,9 10000 250 400
26 ±1,3 78 ±2,3 35 93,6 15,2 12500 320 500
28 ±1,4 84 ±2,5 37,8 100,8 17,6 16000 400 630
32 ±1,6 96 ±2,9 43,2 115 23 20000 500 800
36 ±1,8 108 ±3,2 48,5 130 29 25000 630 1000
40 ±2,0 120 ±3,6 54 144 36 32000 800 1250
45 ±2,3 135 ±4,1 61 162 45,5 40000 1000 1600
Nominal Çap ve
Tolerans		 Bakla Boyu İç ve Tolerans İç Genişlik
(Min.)		 Dış
Genişlik
(Max.)		 Ağırlık Çalışma
Yükü
(Max.)		 Test
Yükü
(Min.)		 Kopma
Yükü
(Min.)
d
mm		 t
mm		 b1
mm		 b2
mm		 Kg/m Kg kN kN
6 ±0,2 18 ±0,5 8 21,6 0,8 750 19 30
8 ±0,3 24 ±0,7 10,8 28,8 1,4 1250 32 50
10 ±0,4 30 ±0,9 13,5 36 2,2 2000 50 80
13 ±0,5 39 ±1,2 17,5 46,8 3,8 3200 80 125
16 ±0,6 48 ±1,4 21,5 57,6 5,7 5000 125 200
18 ±0,9 54 ±1,6 24,3 64,8 7,3 6300 160 250
20 ±1,0 60 ±1,8 27 72 9 8000 200 320
22 ±1,1 66 ±2,0 29,5 79,2 10,9 10000 250 400
26 ±1,3 78 ±2,3 35 93,6 15,2 12500 320 500
28 ±1,4 84 ±2,5 37,8 100,8 17,6 16000 400 630
32 ±1,6 96 ±2,9 43,2 115 23 20000 500 800
36 ±1,8 108 ±3,2 48,5 130 29 25000 630 1000
40 ±2,0 120 ±3,6 54 144 36 32000 800 1250
45 ±2,3 135 ±4,1 61 162 45,5 40000 1000 1600
